Z-135/70 – Plataforma Articulada Autopropelida

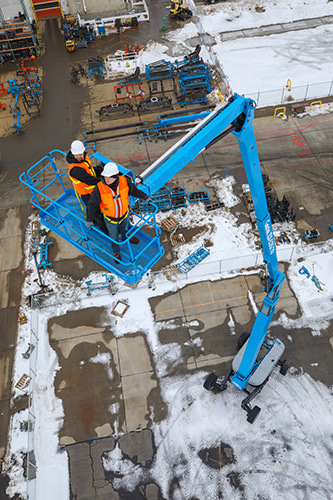

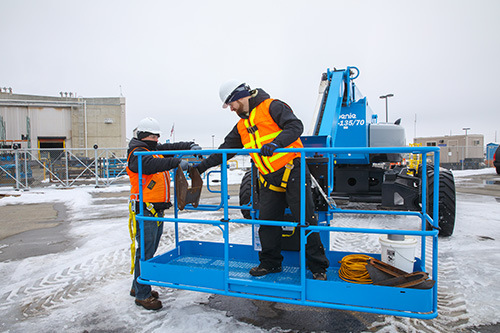

Ideal para aplicações industriais e de construção ao ar livre, a lança articulada Genie  Z-135/70 oferece acesso a aplicações que exigem movimentação vertical, horizontal e de transposição inacessíveis por uma lança tradicional. A tração nas quatro rodas com tração positiva em tempo integral significa que este braço articulado pode encarar com facilidade solos complicados em canteiros de obras.

Visão geral

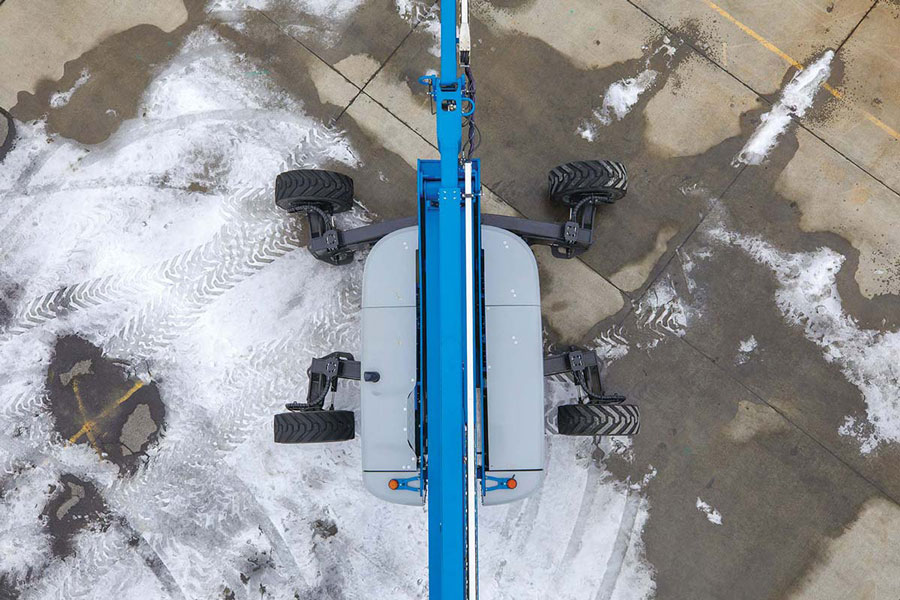

• • O sistema Mini Genie X-Chassis™ se estende e se retrai para proporcionar estabilidade de trabalho e um perfil estreito para transporte
  • A lança Telescoping Jib-Extend™ se estende de 12 a 20 ft (de 3,66 a 6,10 m) e proporciona 110? de abertura de movimento vertical
  • Base giratória com giro contínuo de 360? e plataforma com giro de 160? para posicionamento rápido e fácil
  • Controle das quatro rodas, com opções disponíveis de direção frontal, traseira, tipo caranguejo e coordenada para capacidade adicional de manobra

Dimensões
Altura máxima de trabalho* – 43,15 m
Altura máxima da plataforma – 41,15 m
Alcance horizontal máx. – Elevador estendido – 18,03 m
Alcance horizontal máx. – Elevador retraído – 21,26 m
Distância máxima sobre e acima –? Elevador estendido – 23,01 m
Elevador retraído – 9,91 m
Alcance abaixo do solo – 5,87 m
Comprimento da plataforma – modelo 8ft / 6 ft – 0,91m/ 0,76 m
Largura da plataforma – modelo 8ft / 6 ft – 2,44 m / 1,83 m
Altura – armazenada – 3,09 m
Comprimento – armazenada – 12,93 m
Largura – eixos estendidos – 3,94 m
Largura – eixos retraídos – 2,49 m
Distância entre os eixos – eixos estendidos – 4,11 m
Distância entre os eixos – eixos retraídos – 4,11 m
Distância do solo – central – 0,38 m

Produtividade
Capacidade de carga – 272 kg
Rotação da plataforma – 160°
Giro da haste (jib) vertical – 110°
Rotação da mesa de giro – 360° contínuos
Giro traseiro da mesa de giro – eixos e elevador estendidos – 0,33 m
Giro traseiro da mesa de giro – elevador abaixado – 4,03 m
Velocidade de deslocamento – armazenada – 4,8 km/h
Velocidade de deslocamento – elevada – 1,1 km/h
Velocidade de elevação em altura total – 96 sec
Capacidade de rampa – armazenada** – 45%
Raio de Giro p/dentro – eixos estendidos – 3,02 m
Raio de Giro p/dentro – eixos retraídos – 6,27 m
Raio de Giro p/fora– eixos estendidos – 7,34 m
Raio de Giro p/fora – eixos retraídos – 8,56 m
Comandos – 12 V CC proporcionais
Pneus – 445/65 D22.5, 18 lonas, com espuma

Potência
Fonte de alimentação:
Motor Deutz TD 2011 L04i, 4 cilindros, turbo diesel, 74 hp (55 kW)
Motor Perkins 1104D-44T, 4 cilindros, turbo diesel, 74 hp (55 kW)

Unidade auxiliar de força: 12 V CC
Capacidade do reservatório hidráulico – 246,1 L
Capacidade do tanque de combustível – 151,4 L
Peso*** –  20.502 kg

* O equivalente métrico da altura de trabalho acrescenta 2 m à altura da plataforma. O dos EUA acrescenta 6 ft à altura da plataforma.
** A capacidade de rampa se aplica à marcha em declives. Para informações detalhadas sobre os graus de inclinação, consulte o Manual do Operador.
*** O peso irá variar, dependendo dos opcionais e/ou dos padrões do país.

Folha de Especificação da Z-135/70
